LTM4691EY是一款高效率、雙通道2A降壓型DC/DC uModule穩壓器?,其應用場景包括需要高效率、雙通道電源供應的電子設備,如便攜式設備、工業控制和通信設備等。
主要特點
LTM4691EY具有以下主要特點
輸入電壓范圍:2.25V至3.6V
雙2A直流輸出電流
±1.5%的總輸出電壓調節
電流模式控制,快速瞬態響應
外部頻率同步
180 °異相工作
電源良好指示器
可選模式
脈沖跳躍模式
Burst Mode? 運行
強制連續模式
內部軟啟動
內部補償
過壓、過流和過熱保護
無鉛,符合RoHS指令
應用場景
LTM4691EY適用于多種應用場景,包括
電信和網絡
工業設備
負載點 (PoL) 調節
FPGA和ASIC內核電源
說明

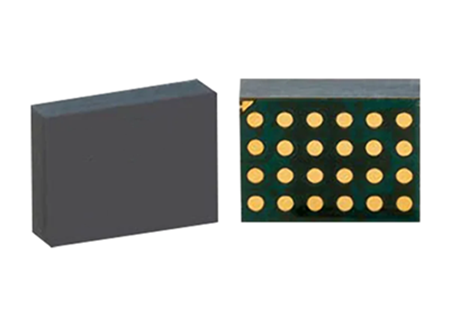

LTM4691EY μModule? 穩壓器 是一款完整的2A、雙輸出、開關模式直流-直流電源,采用微型BGA封裝。封裝包括開關控制器、功率FET、電感器和所有支持元件。LTM4691EY的工作輸入電壓范圍為2.25 V至3.6 V,支持兩路輸出,具有0.5 V至2.5 V可編程輸出電壓范圍,可通過外部電阻器設置。高效率設計可為每個輸出提供高達2A連續電流。僅需要大容量的輸入和輸出電容器。
LTM4691EY可在強制連續模式下工作,以實現低噪聲和脈沖跳躍或突發模式,從而在輕負載時實現高效率。典型降壓開關頻率為2MHz,可在1MHz至3MHz范圍內同步。其高開關頻率和電流模式架構可對線路/負載變化作出非??斓乃矐B(tài)響應,且不犧牲穩定性。
其他特性包括精密運行閾值、PGOOD信號、輸出過壓保護、熱關斷和輸出短路保護。LTM4691EY是一款符合RoHS標準的無鉛產品。
基本參數
LTM4691EY的主要參數包括:
拓?fù)浣Y(jié)構:Buck
輸出電壓:500 mV to 2.5 V
輸出電流:2 A
輸出端數量:2 Output
輸入電壓 - 最小值:2.25 V
輸入電壓 - 最大值:3.6 V
靜態電流:1.5 uA
開關頻率:2 MHz
最小工作溫度:- 40 C
最大工作溫度:+ 125 C
封裝 / 箱體:BGA-24
系列:LTM4691
開發套件:DC2910A
輸入電壓:2.25 V to 3.6 V
負載調節:Regulated
