【Maxim】MAX20804TFD介紹:4A、3MHz、2.7V 至 16V、降壓開關穩壓器

【Maxim】MAX20804TFD介紹:4A、3MHz、2.7V 至 16V、降壓開關穩壓器

來源:本站時間:2025-05-26瀏覽數:

MAX20804TFD是一款4A、3MHz、2.7V 至 16V、降壓開關穩壓器,采用緊湊型 3.0mm x 2.5mm FC2QFN 封裝,支持 -40C 至 +150C 工作結溫。主要特性MAX20804TFD具有以下主要特性:功率密度高,元件數量少單電源操作,并集成用于偏置生成的 LDO緊湊型 3.0mm x 2.5mm、14 引腳、FC…

MAX20804TFD是一款4A、3MHz、2.7V 至 16V、降壓開關穩壓器,采用緊湊型 3.0mm x 2.5mm FC2QFN 封裝,支持 -40°C 至 +150°C 工作結溫。


主要特性

MAX20804TFD具有以下主要特性:

功率密度高,元件數量少

單電源操作,并集成用于偏置生成的 LDO

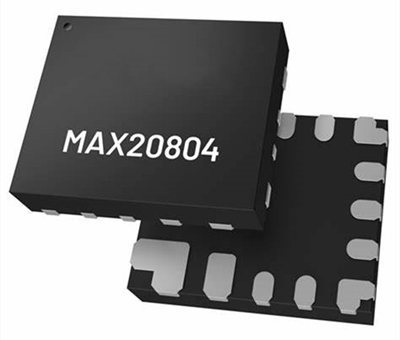

緊湊型 3.0mm x 2.5mm、14 引腳、FC2QFN 封裝

內部補償

寬工作范圍

2.7V 至 16V 輸入電壓范圍

0.5V 至 5.8V 輸出電壓范圍

可配置開關頻率:500kHz 至 3MHz

結溫范圍:–40°C 至 +150°C

兩個 Pin-Strap 編程引腳用于選擇不同的配置

優化的性能和效率

峰值效率為 91.3%,VDDH = 12V、VOUT = 1.8V 且 fSW = 1MHz

可選 AMS 可改善負載瞬態

可選 DCM 可提高輕負載效率


說明

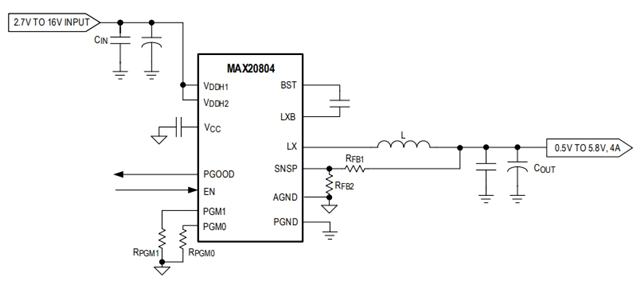

MAX20804TFD是一款完全集成式高效降壓型 DC-DC 開關穩壓器。它能夠在 2.7V 至 16V 的輸入電源下運行,并且每個輸出可以在 0.5V 至 5.8V 之間調節,提供高達 4A 的負載電流。該器件的開關頻率可在 500kHz 至 3.0MHz 之間進行配置,并能夠優化解決方案的尺寸和性能設計。


MAX20804TFD采用具有內部補償?shù)墓潭l率和電流模式控制。MAX20804TFD具有可選的高級調制方案 (AMS),可提供更好的動態負載瞬態性能。該器件還具有可選的不連續電流模式 (DCM) 操作,以提高輕載效率。通過將引腳搭接電阻從 PGM_ 引腳連接到地可以選擇操作設置和可配置功能。


MAX20804TFD具有內部 1.8V LDO 輸出,為柵極驅動器和內部電路供電 (VCC)。此外,該穩壓器還集成了多種保護功能,包括正負過流保護、輸出過壓保護和過溫保護,可確保設計穩定可靠。


應用領域

MAX20804TFD適用于各種應用領域,包括:

通信設備

網絡設備

服務器和存儲設備

負載點穩壓器


基本規格

型號:MAX20804TFD

功能:降壓

輸出配置:正

拓?fù)洌航祲?/span>

輸出類型:可調式

輸出數:1

電壓 - 輸入(最小值):2.7V

電壓 - 輸入(最大值):16V

電壓 - 輸出(最小值/固定):0.5V

電壓 - 輸出(最大值):5.8V

電流 - 輸出:4A

頻率 - 開關:500KHz ~ 3MHz

同步整流器:無

工作溫度:-40°C ~ 150°C(TJ)

安裝類型:表面貼裝,可潤濕側翼

封裝/外殼:14-FC2QFN


立即咨詢

如需獲取MAX20804TFD降壓穩壓器專屬產品報價,歡迎通過訪問明佳達電子官網(rollmke.com)咨詢。
