TRF1305B1RPVR:?jiǎn)瓮ǖ溃珼C至 7.2GHz,3dB 帶寬,RF 全差分放大器

TRF1305B1RPVR:?jiǎn)瓮ǖ?,DC至 7.2GHz,3dB 帶寬,RF 全差分放大器

來源:本站時間:2025-06-17瀏覽數:

TRF1305B1RPVR是一款單通道、直流至大于7GHz、3dB帶寬的 RF全差分放大器 ,具有優化的性能和多種配置選項。其主要特征包括功率增益:10dB可以通過外部電阻器來降低固定增益寬大信號射頻帶寬:TRF1305B1:7.2GHz (3dB)、6.4GHz (1dB)OP1dB(差分 100Ω 負載):15.6dBm (2…

TRF1305B1RPVR是一款單通道、直流至大于7GHz、3dB帶寬的 RF全差分放大器 ,具有優化的性能和多種配置選項。

其主要特征包括

功率增益:10dB

可以通過外部電阻器來降低固定增益

寬大信號射頻帶寬:

TRF1305B1:7.2GHz (3dB)、6.4GHz (1dB)

OP1dB(差分 100Ω 負載):

15.6dBm (2GHz)、12.9dBm (4GHz)

OIP3:34.5dBm (2GHz)、25.5dBm (4GHz)

噪聲系數:10.4dB (2GHz)、13.4dB (4GHz)

壓擺率:25kV/μs

大輸入 (±1V) 和輸出 (±0.5V) 共模電壓范圍

靈活的配置和模式:

單端輸入、差分輸出 (S2D)

差分輸入、差分輸出 (D2D)

單端輸出(性能受限)

交流或直流耦合輸入/輸出

可調輸出共模電壓

輸入共模范圍擴展模式

支持 5V 的靈活單電源或雙電源

有功功率損耗:475mW

斷電模式


TRF1305B1 的說明

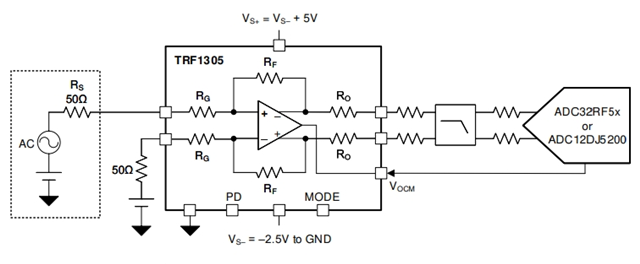

TRF1305B1RPVR是一款超高性能閉環單通道射頻放大器,工作帶寬從真直流到 7GHz 以上。該器件具有出色的性能,可通過直流或交流耦合接口驅動高速、高性能 ADC,例如 ADC12DJ5200RF 和 ADC32RF5x。TRF1305B1RPVR放大器針對射頻、零中頻和復雜中頻以及高速時域應用進行了優化。TRF1305B1RPVR在固定增益配置下針對性能進行了優化。如果需要較低的增益,請使用外部電阻器。


TRF1305B1RPVR具有一個 VOCM 引腳,允許設置不同的輸出共模電壓和輸入共模電壓;例如,用于電平轉換或大多數具有不同直流共模電壓的 IQ 降壓轉換器 ADC 接口應用。TRF1305B1RPVR還具有浮動 2 電源軌雙電源或單電源選項,以及允許將輸入共模范圍擴展至更接近電源的 MODE 引腳。

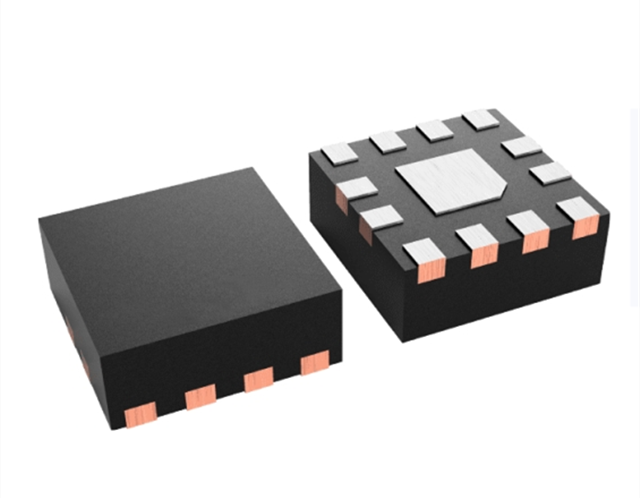

TRF1305B1RPVR具有斷電功能。該器件采用 TI 專有的先進 BiCMOS 工藝制造,并采用節省空間的 2mm × 2mm、12 引腳 WQFN-FCRLF 封裝。


應用場景

TRF1305B1RPVR適用于多種射頻和高速數字應用,包括但不限于:

? 射頻采樣或 GSPS ADC 驅動器

? 測試和測量

? 無線通信測試

? 射頻數字轉換器

? 示波器 (DSO)

? 高速數字轉換器

? 頻譜分析儀

? 矢量信號收發器 (VST)

? 質譜系統

? 共模電平轉換

? IQ 混頻器接口


基本參數

型號:TRF1305B1RPVR

頻率:0Hz ~ 7GHz

P1dB:15.8dBm

增益:10dB

噪聲系數:13.2dB

射頻類型:VSAT

電壓 - 供電:4.75V ~ 5.25V

電流 - 供電:95mA

測試頻率:1GHz

安裝類型:表面貼裝型

封裝/外殼:12-WQFN


歡迎訪問明佳達電子(rollmke.com),獲取TRF1305B1RPVR實時庫存報價。
