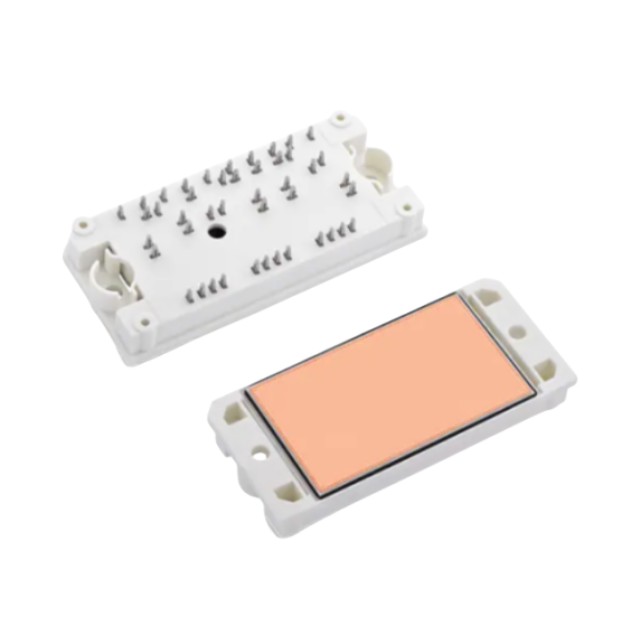

NXH160T120L2Q2F2S1G功率模塊包含一個分 T 型中性點箝位三電平逆變器，包括兩個 160 A / 1200 V 半橋 IGBT（帶反向二極管）、兩個中性點 120 A / 650 V 整流器、兩個 100 A / 650 V 中性點整流器、兩個 100 A / 650 V 中性點 IGBT（帶反向二極管）、兩個 60 A / 1200 V 半橋整流器和一個負溫度系數熱敏電阻 (NTC)。NXH160T120L2Q2F2S1G屬于分體式 T 型中性點鉗位三電平逆變器模塊，采用底板，可焊接引腳，熱敏電阻。

產品屬性

配置：三級反相器

電壓 - 集射極擊穿（最大值）：1200 V

電流 - 集電極 (Ic)（最大值）：181 A

功率 - 最大值：500 W

不同 Vge、Ic 時 Vce(on)（最大值）：2.7V @ 15V，160A

電流 - 集電極截止（最大值）：500 μA

不同 Vce 時輸入電容 (Cies)：38.8 nF @ 25 V

輸入：標準

NTC 熱敏電阻：是

工作溫度：-40°C ~ 150°C（TJ）

安裝類型：底座安裝

封裝/外殼：模塊

供應商器件封裝：56-PIM/Q2PACK（93x47）

應用

? 太陽能逆變器

? 不間斷電源
