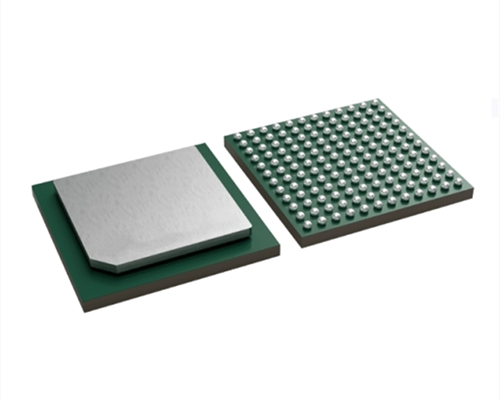

ADC12QJ1600ALREP 是一款四通道、12 位、1.6GSPS 模數轉換器 (ADC)。該器件具有低功耗、高采樣率和 12 位分辨率，適合用于各種多通道通信系統。
ADC12QJ1600ALREP是具有 JESD204C 接口的四通道 1.6GSPS 12 位模數轉換器 (ADC)。
應用：
? 電子戰（信號情報、電子情報）
? 衛星通信 (SATCOM)
? GPS/GNSS 接收器
? 雷達
產品說明：
ADC12QJ1600ALREP 是一款四通道、12 位、1.6GSPS 模數轉換器 (ADC)。該器件具有低功耗、高采樣率和 12 位分辨率，適合用于各種多通道通信系統。
6GHz 的全功率輸入帶寬 (-3dB) 還支持 L 頻帶和 S 頻帶的直接射頻采樣。
JESD204C 串行接口通過減少印刷電路板 (PCB) 布線量來減小系統尺寸。接口模式支持 2 至 8 個通道（雙通道和四通道器件）或 1 至 4 個通道（單通道器件）和高達 17.16Gbps 的串行器/解串器波特率，從而使每個應用能夠?qū)崿F(xiàn)最佳配置。
特性：
? 高可靠性增強型產品：
– 受控基線
– 同一組裝和測試場所
– 同一制造場所
– -55°C 至 125°C 的溫度范圍
– 延長的產品生命周期
– 延長的產品變更通知
– 產品可追溯性
? ADC 內核：
– 分辨率：12 位
– 最大采樣率：1.6GSPS
– 非交錯式架構
– 內部抖動可減少高次諧波
? 性能規格 (–1dBFS)：
– SNR (100MHz)：57.4dBFS
– ENOB (100MHz)：9.1 位
– SFDR (100MHz)：64dBc
– 本底噪聲 (–20dBFS)：-147dBFS
? 滿量程輸入電壓：800mVPP-DIFF
? 全功率輸入帶寬：6GHz
? JESD204C 串行數據接口：
– 總共支持 2 至 8 個串行器/解串器通道
– 最大波特率：17.16Gbps
– 64B/66B 和 8B/10B 編碼模式
– 子類 1 支持確定性延遲
– 與 JESD204B 接收器兼容
? 可選的內部采樣時鐘生成
– 內部 PLL 和 VCO (7.2–8.2GHz)
? SYSREF 窗口可簡化同步
? 四個時鐘輸出可簡化系統時鐘
– FPGA 或相鄰 ADC 的參考時鐘
– 串行器/解串器收發器的參考時鐘
? 脈沖系統的時間戳輸入和輸出
? 功耗 (1GSPS)：1.9W
? 電源：1.1V/1.9V
