最新資訊TRF3722IRGZR器件是一款具有集成寬帶 PLL/VCO 的 400MHz 至 4.2GHz 正交調制器。應用：? 無線基礎設施– CDMA：IS95，UMTS，CDMA2000，TDSCDMA– LTE，TD-LTE，LTE Advanced– TDMA：GSM，EDGE，MC-GSM? 點對點微波，點對多點微波? 軟件定義的無線電? 射頻中繼器，分…
TRF3722IRGZR器件是一款具有集成寬帶 PLL/VCO 的 400MHz 至 4.2GHz 正交調制器。
應用：
? 無線基礎設施
– CDMA：IS95，UMTS，CDMA2000，TDSCDMA
– LTE，TD-LTE，LTE Advanced
– TDMA：GSM，EDGE，MC-GSM
? 點對點微波，點對多點微波
? 軟件定義的無線電
? 射頻中繼器，分布式天線系統

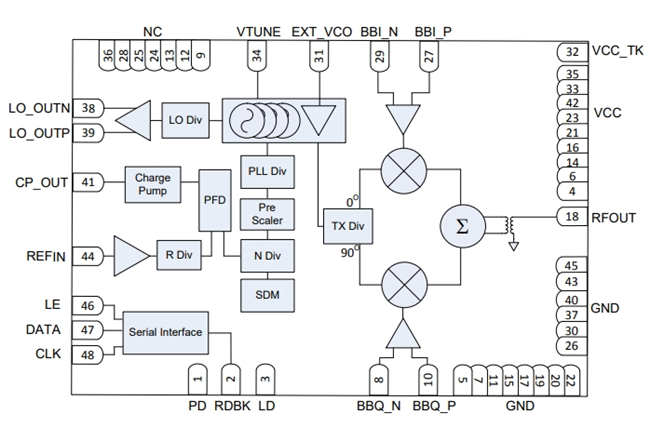

功能框圖：
介紹：
Texas Instruments具有集成式 PLL/VCO 的 TRF3722 正交調制器是一款高性能直接轉換正交調制器，具有優異的線性和低噪聲性能。基帶共模電壓的典型值為 0.25V，支持與電流源 DAC 無縫連接。此器件集成了 PLL 和 VCO，能夠?yàn)檎{(diào)制器提供本地振蕩器 (LO)。PLL 和 VCO 可實現卓越的相位噪聲性能，能夠滿足最為嚴格的傳輸通信要求。 此器件還提供了額外的 LO 輸出，用于驅動其它調制器或降頻混頻器。 調制器的高增益模式可實現典型值達 3dB 的增益提升，低功耗模式適用于需要優化功耗的應用。
特征：
? 具有集成 PLL 和 VCO 的 IQ 調制器
? 整數 N/分?jǐn)?shù) N PLL
? 調制器支持 400MHz 至 4200MHz 頻率范圍
? PLL 和 VCO 支持 280MHz 至 4100MHz 的頻率范圍
? 900MHz 時的 OIP3 為 31 dBm
? 1800MHz 時的 OIP3 為 30 dBm
? VCO 1800MHz 開環相位噪聲：1MHz 偏移時為-141 dBc/Hz
? 獨立式 LO 輸出支持 1/2/4/8 分頻
? 調制器低功耗和高增益模式
? 多種斷電模式
