onsemi NFAM3065L4BL 智能功率模塊是先進的運動SPM，可為交流感應、BLDC和PMSM電機提供具有全面特性的高性能逆變器輸出級。該款完全集成的逆變器功率模塊包括一個獨立的高側柵極驅動器、LVIC、六個IGBT和一個溫度傳感器（VTS或熱敏電阻 (T)）。六個IGBT采用三相橋式配置，…
onsemi NFAM3065L4BL 智能功率模塊是先進的運動SPM，可為交流感應、BLDC和PMSM電機提供具有全面特性的高性能逆變器輸出級。
該款完全集成的逆變器功率模塊包括一個獨立的高側柵極驅動器、LVIC、六個IGBT和一個溫度傳感器（VTS或熱敏電阻 (T)）。六個IGBT采用三相橋式配置，為較低的相腳提供獨立發射器連接，從而盡量靈活地選擇控制算法。內置的高速HVIC僅要求單電源電壓，并將進入的邏輯電平門輸入轉換為高壓、大電流驅動信號，以便能正常驅動模塊的內置IGBT。
產品：NFAM3065L4BL
電壓：650V
電流：30A
高度：5.6 mm
長度：54.5 mm
工作溫度：- 40°C 至 + 150°C
安裝風格：Through Hole
封裝 / 箱體：DIP-39
封裝：Tube
產品類型：Intelligent Power Modules - IPMs

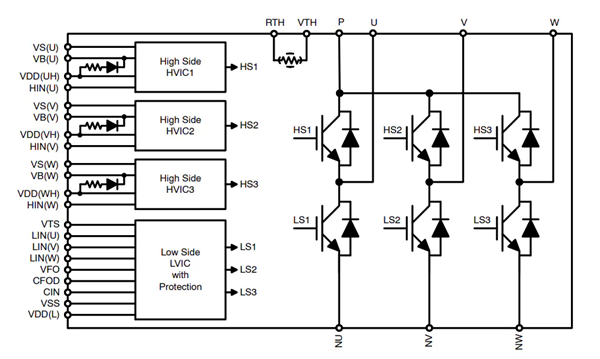

NFAM3065L4BL的原理圖：
特征：
三相650V、30A IGBT模塊，帶獨立驅動器
主動邏輯接口
內置欠壓保護 (UVP)
集成式自舉二極管和電阻器
用于各相單獨電流檢測的獨立低側IGBT發射器連接
溫度傳感器（VTS或熱敏電阻 (T)）
UL：E339285
無鉛
應用：
工業驅動器
工業用泵
工業風扇
工業自動化
