德州儀器BQ25756RRVR是一款具有 MPPT 功能的獨立式或 IC 控制型 70V 雙向降壓/升壓充電控制器。說明：BQ25756 是一款具有雙向功率流支持的寬輸入電壓、開關模式降壓/升壓鋰離子、鋰聚合物或磷酸鐵鋰電池充電控制器。該器件不僅能提供精確的充電電流和充電電壓調節，還能提…
德州儀器BQ25756RRVR是一款具有 MPPT 功能的獨立式或 I2C 控制型 70V 雙向降壓/升壓充電控制器。
說明：

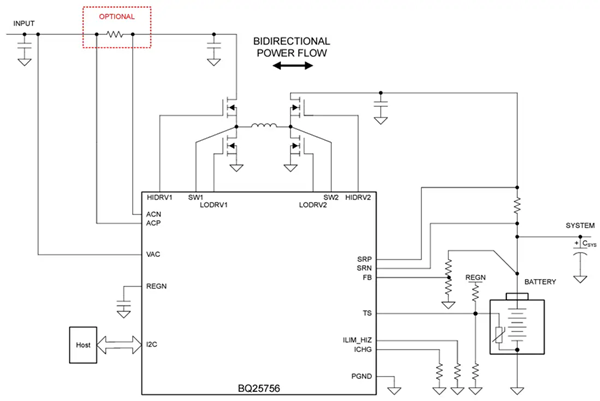

BQ25756 是一款具有雙向功率流支持的寬輸入電壓、開關模式降壓/升壓鋰離子、鋰聚合物或磷酸鐵鋰電池充電控制器。該器件不僅能提供精確的充電電流和充電電壓調節，還能提供自動充電預調節、充電終止和充電狀態指示，可在寬電壓范圍內實現電池高效充電。該器件集成了降壓/升壓轉換器的所有環路補償功能，因此可提供易于使用的高密度解決方案。 在反向模式下，該器件從電池獲取電力并通過添加的恒定電流環路調節輸入端子電壓來實現保護，從而支持 USB-PD EPR 功率配置。
除了 I2C 主機控制的充電模式，該器件還通過電阻器可編程限制支持獨立充電模式。輸入電流、充電電流和充電電壓調節目標可分別通過 ILIM_HIZ、ICHG 和 FB 引腳進行設置。
特性
? 寬輸入電壓工作范圍：4.2V 至 70V
? 寬電池電壓工作范圍：高達 70V，支持多化合物電池：
– 1 節至 14 節鋰離子電池充電曲線
– 1 節至 16 節磷酸鐵鋰電池充電曲線
? 具有 NFET 驅動器的同步降壓/升壓充電控制器
– 可調節開關頻率范圍：200kHz 至 600kHz
– 可選擇與外部時鐘同步
– 帶有軟啟動的集成環路補償
– 可選柵極驅動器電源輸入，可提高效率
? 用于太陽能充電的自動最大功率點跟蹤 (MPPT)
? 僅降壓模式
? 雙向轉換器運行（反向模式），支持 USB-PD 擴展功率范圍(EPR)
– 可調輸入電壓 (VAC) 調節范圍為 3.3V 至 65V，步長為20mV
– 使用 5mΩ 電阻器實現可調輸入電流調節(RAC_SNS)，范圍為 400mA 至 20A，步長為50mA
? 高精度
– ±0.5% 充電 電壓調節
– ±3% 充電電流調節
– 輸入電流調節范圍為 ±3%
? 通過 I2C 控制，用于通過電池可編程選項實現出色的系統性能
– 硬件可調輸入和輸出電流限制
? 用于電壓、電流和溫度監控的集成 16 位 ADC
? 高安全集成
– 可調輸入過壓和欠壓保護
– 電池過壓和過流保護
– 充電安全計時器
– 電池短路保護
– 熱關斷
? 狀態輸出
– 適配器存在狀態 (PG)
– 充電器運行狀態（STAT1、STAT2）
? 封裝
– 36 引腳 5mm × 6mm QFN 封裝
應用
? 腳踢電動踏板車、電動自行車
? 無線電動工具、園藝工具
? 割草機器人
? 移動式發電站
? 無線真空吸塵器、掃地機器人
? 太陽能充電器
? USB-PD EPR（擴展功率范圍）
