描述：DS90UB633ARTVRQ1 器件提供一個具有高速正向通道和雙向控制通道的 FPD-Link III 接口，用于實現單一同軸電纜或差分對上的數據傳輸。 DS90UB633A-Q1 器件的高速正向通道和雙向控制通道數據路徑上均包含差分信令。串行器/解串器對主要用于電子控制單元 (ECU) 中成像器…
描述：
DS90UB633ARTVRQ1 器件提供一個具有高速正向通道和雙向控制通道的 FPD-Link III 接口，用于實現單一同軸電纜或差分對上的數據傳輸。 DS90UB633A-Q1 器件的高速正向通道和雙向控制通道數據路徑上均包含差分信令。串行器/解串器對主要用于電子控制單元 (ECU) 中成像器與視頻處理器的連接。該器件非常適用于驅動需要高達 12 位像素深度、2 個同步信號以及雙向控制通道總線的視頻數據。

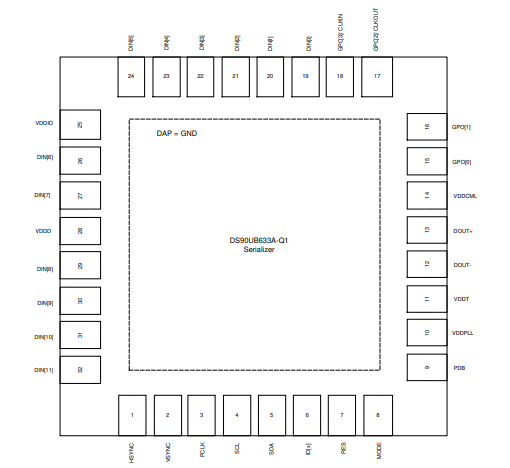

引腳圖
特性
? 符合面向汽車應用的 AEC-Q100 標準，其中包括以下特性：
– 器件溫度等級 2：–40°C 至 +105°C 環境工作溫度范圍
? 支持 56.25MHz 至 100MHz 輸入像素時鐘
? 穩健的同軸電纜供電 (PoC) 運行
? 可編程數據有效載荷：
– 8/10 位有效載荷 75MHz 至 100MHz
– 12 位有效載荷，56.25MHz 至 100MHz
? 連續低延遲雙向控制接口通道，帶有 I2C 接口，支持 400kHz 傳輸速率
? 嵌入式時鐘具有 DC 均衡編碼，用于支持 AC 耦合互連
? 能夠驅動長達 15m 的同軸或屏蔽雙絞線 (STP) 電纜
? 4 個專用通用輸入/輸出 (GPIO)
? 串行器上提供 1.8V、2.8V 或 3.3V 兼容并行輸入
? 1.8V 單電源
? 符合 ISO 10605 和 IEC 61000-4-2 ESD 標準
? 與 DS90UB66x-Q1 和 DS90UB63x-Q1 解串器兼容
應用
? 汽車
– 環視系統 (SVS)
– 前置攝像頭 (FC)
– 后視攝像頭 (RVC)
– 傳感器融合
– 駕駛員監視攝像頭 (DMS)
– 遠距衛星雷達、ToF 和激光雷達傳感器
? 安全和監控
? 機器視覺應用
