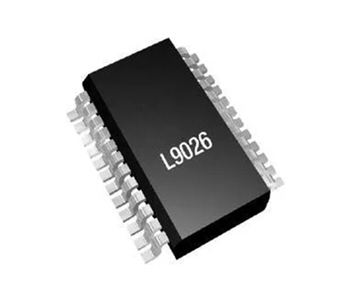

L9026-YO-TR 多通道繼電器驅動器優化用于汽車LED和繼電器應用，與電阻、電感和電容性負載兼容。
概述
L9026-YO-TR 多通道繼電器驅動器優化用于汽車LED和繼電器應用，與電阻、電感和電容性負載兼容。L9026 集成了兩個高側驅動器和六個可配置的高側/低側驅動器，可由SPI或兩個專用并行輸入驅動。該器件具有高級診斷和保護功能，例如GND短路、開路負載、過流和過熱檢測。另外還具有Limp Home功能，可在SPI故障、微故障或電源UV等特定故障條件下使用兩個選定驅動器。即使使用8位SPI器件，也能實現菊花鏈連接。
L9026繼電器驅動器可在低至VBATT=3V的起動情況下保證運行，并且在RESET條件下具有非常低的靜態電流。SPI接口用于控制和配置負載以及器件，并提供所有診斷功能的狀態反饋。為實現直接控制和PWM，有兩個輸入引腳默認連接到兩個定義的輸出。額外的輸出映射可通過SPI控制。
特性
符合AEC-Q100標準
6個可配置高側/低側驅動器
2個高側驅動器
2個并行輸入引腳，具有輸入映射功能
起動能力低至VBATT=3.0V
數字電源電壓與3.3V和5.0V微控制器兼容
VBATT和漏極引腳上反向電池保護，無需外部元件
LED模式
燈泡浪涌模式 (BIM)，用于驅動燈和電子負載
2個內部PWM發生器，用于微控制器卸載
極低靜態電流（使用IDLE引腳）
Limp Home模式（使用IDLE和IN引腳）
安全特性
溫度傳感器和監控
使用地址反饋、1個奇偶校驗位、幀計數器和短幀檢測進行串行通信
控制和診斷用16位串行外設接口 (SPI)
支持菊花鏈的SPI，還兼容8位SPI器件
HTSSOP24和VFQFPN32封裝選項
完全符合ISO26262標準，支持ASIL-B系統
綠色產品（符合RoHS指令）
應用
? 汽車LED、燈泡和繼電器應用
