MAX20049ATEF是（Maxim）推出的超小尺寸電源管理IC，采用3mm3mm的 TQFN 封裝 ，支持汽車攝像模塊的供電需求。它具有以下主要特性：較小方案尺寸16引腳、側面可潤濕(3mm x 3mm) TQFN封裝，帶裸焊盤低導通時間架構，無需級聯Buck轉換器4V至17V較寬輸電壓范圍，支持同軸電纜…
MAX20049ATEF是（Maxim）推出的超小尺寸電源管理IC，采用3mm×3mm的 TQFN 封裝 ，支持汽車攝像模塊的供電需求。它具有以下主要特性：
較小方案尺寸
16引腳、側面可潤濕(3mm x 3mm) TQFN封裝，帶裸焊盤
低導通時間架構，無需級聯Buck轉換器
4V至17V較寬輸電壓范圍，支持同軸電纜供電
固定輸出電壓選項
降低EMI
擴頻調制選項
引腳排列允許開關節點的緊湊PCB布局
自保護、高可靠
過壓和欠壓監測、過壓保護、熱關斷和短路保護
500mV輸入滯回，支持低速啟動條件下的低成本、長電纜傳輸
支持汽車應用
汽車級溫度范圍
AEC-Q100認證
簡介

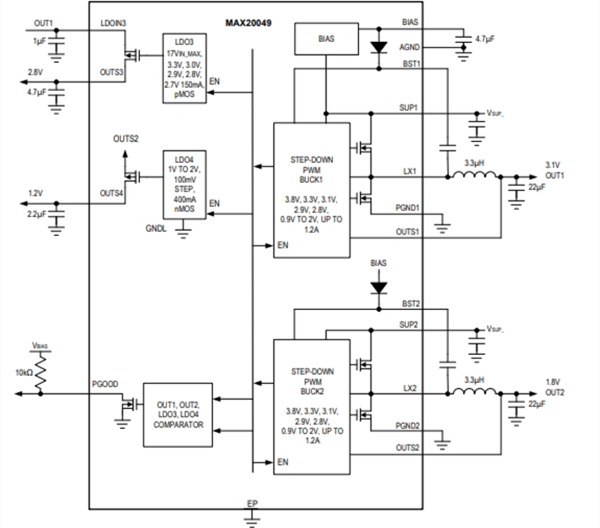

MAX20049ATEF是一款雙通道降壓型轉換器IC，帶有兩個低壓差調節器(LDO)，為汽車攝像機提供單芯片方案。兩個降壓型轉換器設計工作在定頻PWM方式，MAX20049ATEF的輸入電壓為5V至17V，專用的高壓輸入允許實現靈活的方案。
MAX20049ATEF提供對全部四路輸出電壓軌的電壓監測。檢測到過壓或欠壓時，電源就會拉低。為支持較長且低廉的同軸電纜，MAX20049ATEF具有500mV SUP1滯回。兩個buck轉換器均提供非常短的導通時間，且允許利用17V輸入產生0.9V輸出。高頻操作允許使用全陶瓷電容設計，以及小尺寸外部元件。低電阻片上開關在確保高效的同時最大程度降低關鍵電感。
輸出電壓由工廠設定，覆蓋需要3.3V、3.0V、2.9V、2.8V或2.7V的各種圖像傳感器。第二級電源覆蓋典型的1.8V、1.2V、1.1V及1.0V以下范圍，MAX20049ATEF適用于串行器和存儲器。多種電壓選項，提高了攝像機設計的靈活性，具體信息在輸出電壓選擇部分中給出。
MAX20049ATEF的保護特性包括逐周期限流、帶自動恢復功能的熱關斷保護。buck轉換器彼此180°反相工作，最大程度降低輸入電流紋波。
應用領域
MAX20049ATEF適用于汽車攝像模塊的供電系統設計，通過優化尺寸和效率滿足小型化需求，同時降低電磁干擾（EMI）。 ?
此外，MAX20049ATEF的性能參數如下：
拓撲：降壓（2），線性（LDO）（2）
輸出數：4
頻率 - 開關：2.2MHz
電壓/電流 - 輸出 1：固定，固定，固定，3V，500mA
電壓/電流 - 輸出 2：固定，固定，固定，3.1V，-
電壓/電流 - 輸出 3：固定，固定，固定，3.3V，-
帶 LED 驅動器：無
帶監控器：無
帶定序器：無
電壓 - 供電：5V ~ 17V
工作溫度：-40°C ~ 125°C
等級：汽車級
資質：AEC-Q100
安裝類型：表面貼裝，可潤濕側翼
封裝/外殼：16-WFQFN
