最新資訊AD9650BCPZ-105器件是一款雙通道、16位、105 MSPS模數轉換器(ADC)，專為數字化高頻、寬動態范圍信號而設計，支持輸入頻率高達300 MHz。產品優勢片內擾動選項可改善低功耗模擬輸入信號的無雜散動態范圍(SFDR)性能。專有差分輸入在最高300 MHz的輸入頻率下仍保持出色的信噪…
AD9650BCPZ-105器件是一款雙通道、16位、105 MSPS模數轉換器(ADC)，專為數字化高頻、寬動態范圍信號而設計，支持輸入頻率高達300 MHz。
產品優勢
片內擾動選項可改善低功耗模擬輸入信號的無雜散動態范圍(SFDR)性能。
專有差分輸入在最高300 MHz的輸入頻率下仍保持出色的信噪比(SNR)性能。
采用1.8 V單電源供電，數字輸出驅動器則采用獨立電源供電，以支持1.8 V CMOS或LVDS輸出。
標準串行端口接口(SPI)支持各種產品特性和功能，例如：數據格式化（偏移二進制、二進制補碼或格雷碼）、時鐘DCS使能、節電模式以及測試模式。
引腳兼容AD9268以及其他雙通道系列，如AD9269、AD9251、AD9231和AD9204。這樣便可輕松在不同分辨率和帶寬之間實現升級。
AD9650BCPZ-105的主要特性
1.8 V模擬電源供電
1.8 V CMOS或LVDS輸出供電
信噪比(SNR)：82 dBFS（30 MHz輸入，105 MSPS數據速率）
SFDR：90 dBc（30 MHz輸入，105 MSPS數據速率）
低功耗：每個通道328 mW (105 MSPS)
1至8整數輸入時鐘分頻器
描述
AD9650BCPZ-105是一款雙通道、16位、105 MSPS模數轉換器(ADC)，專為數字化高頻、寬動態范圍信號而設計，支持輸入頻率高達300 MHz。

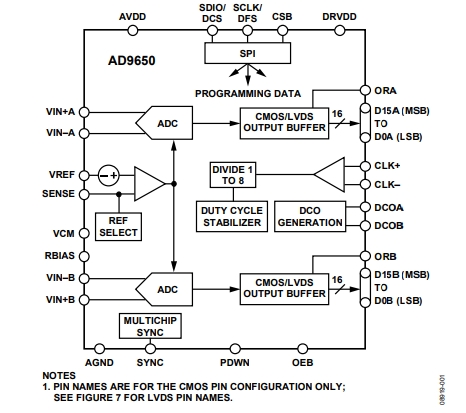

這款雙通道ADC內核采用多級、差分流水線架構，并集成了輸出糾錯邏輯。每個ADC均具有寬帶寬、差分采樣保持模擬輸入放大器和共享集成基準電壓源，可簡化設計考慮因素。占空比穩定器可用來補償ADC時鐘占空比的波動，使轉換器保持出色的性能。
ADC輸出數據可以直接送至兩個外部16位輸出端口，或在單個16位總線上多路復用。這些輸出可以設置為1.8 V CMOS或LVDS。
需要時，靈活的掉電選項可以明顯降低功耗。
設置與控制的編程利用三線式SPI兼容型串行接口來完成。
AD9650BCPZ-105采用64引腳LFCSP封裝，額定溫度范圍為?40°C至+85°C工業溫度范圍。
應用領域
AD9650BCPZ-105廣泛應用于以下領域：
工業儀器儀表
X射線、MRI和超聲設備
高速脈沖采集
化學和頻譜分析
直接變頻接收機
多模式數字接收機
智能天線系統
通用軟件無線電
此外，AD9650BCPZ-105具有以下關鍵參數：
分辨率：16 bit
通道數量：2 Channel
接口類型：Parallel, SPI
采樣比：105 MS/s
輸入類型：Differential
結構：Pipeline
模擬電源電壓：1.8 V
數字電源電壓：1.8 V
SNR – 信噪比：82.5 dB
最小工作溫度：- 40 C
最大工作溫度：+ 85 C
封裝 / 箱體：LFCSP-64
聯系明佳達（rollmke.com），獲取AD9650BCPZ-105產品貨源。
