ADA4960-1ACPZ是一款高性能差分放大器，專為射頻和中頻應用優化?。其主要規格包括：通道數量：1 ChannelGBP-增益帶寬產品：5 GHzSR - 轉換速率 ：8700 V/usCMRR - 共模抑制比：60 dBIb - 輸入偏流：- 20 uA電源電壓-最大：5.25 V電源電壓-最小：4.75 V工作電源電流：60 …
ADA4960-1ACPZ是一款高性能差分放大器，專為射頻和中頻應用優化?。其主要規格包括：
通道數量：1 Channel
GBP-增益帶寬產品：5 GHz
SR - 轉換速率 ：8700 V/us
CMRR - 共模抑制比：60 dB
Ib - 輸入偏流：- 20 uA
電源電壓-最大：5.25 V
電源電壓-最?。?.75 V
工作電源電流：60 mA
最小工作溫度：- 40 C
最大工作溫度：+ 85 C
安裝風格：SMD/SMT
封裝 / 箱體：LFCSP-16
概述
ADA4960-1ACPZ是一款高性能差分放大器，已針對射頻和中頻應用進行優化。在最高500 MHz頻率時，無雜散動態范圍(SFDR)優于63 dB；在最高1 GHz頻率時，SFDR優于52 dB，因而它是高速8位至10位千兆采樣模數轉換器(ADC)的理想驅動器。
與其它寬帶差分放大器不同，ADA4960-1ACPZ具有緩沖輸入，能夠?qū)⒃鲆嬖O(shè)置電阻(RG)與信號輸入隔離。因此，對于6 dB至15 dB的增益，ADA4960-1ACPZ可保持恒定的10 k?差分輸入電阻，從而降低了匹配和輸入驅動要求。這款器件具有標稱值為150 ?的差分輸出電阻。
在1 GHz及以上頻率時，ADA4960-1ACPZ具有高寬帶、低失真性能。這些特性以及寬增益調節能力，使之成為對低失真、低噪聲和低功耗有嚴格要求的一般中頻與寬帶應用的優選放大器。

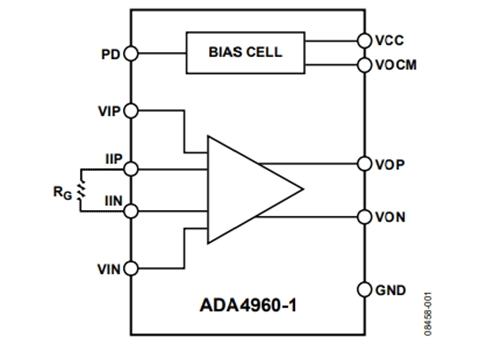

ADA4960-1ACPZ還包括一個單位增益緩沖器，用于緩沖放大器的共模輸入等直流信號。此緩沖器位于引腳6（輸入）和引腳5（輸出）之間。如果不使用此緩沖器，輸出可以斷開連接，輸入可以接地。
它不僅非常適合驅動ADC，也適合驅動混頻器、二極管衰減器、SAW濾波器、多元件分立器件，以及緩沖高頻DAC。ADA4960-1ACPZ采用3 mm × 3 mm、16引腳LFCSP封裝（單通道版本）。工作溫度范圍為?40°C至+105°C。
應用領域
ADA4960-1ACPZ廣泛應用于各種需要低失真、低噪聲和低功耗的中頻與寬帶應用，包括：
千兆采樣ADC的驅動器
單端轉差分轉換器
射頻/中頻增益模塊
線路驅動器
示波器
衛星通信
數據采集
電子監控和對策
此外，ADA4960-1ACPZ還具有以下主要特性：
可調輸出共模電壓
外部可調增益
?3 dB帶寬：3GHz（所有增益）
低諧波失真(H2/H3 SE->DIFF)
-77/-67 dBc （250 MHz）
-69/-63 dBc （500 MHz）
-52/-63 dBc （1GHz）
IMD3：67 dBc (1 GHz)
壓擺率：8000 V/μs
快速過驅恢復：1 ns
低輸入電壓噪聲：3.6 nV/√Hz
低功耗：靜態電流60 mA
0.1 dB增益平坦度：待定
16引腳LFCSP封裝
