LMH3401IRMSR 差分放大器 7GHz Ultra Wideband, Fully Differential Amplifier

LMH3401IRMSR 差分放大器 7GHz Ultra Wideband, Fully Differential Amplifier

來源:本站時間:2025-05-07瀏覽數:

LMH3401IRMSR是一款7GHz、超寬帶、全差動放大器,廣泛應用于高速數據采集、通信系統、測試設備以及需要高帶寬和高線性度的各種電子設備中。該器件具有以下主要特性:在直流到 2GHz 的頻率范圍內具有優異的單端到差分轉換性能7GHz,–3dB 帶寬2GHz 時具備出色的二次諧波 (…

LMH3401IRMSR是一款7GHz、超寬帶、全差動放大器,廣泛應用于高速數據采集、通信系統、測試設備以及需要高帶寬和高線性度的各種電子設備中。



該器件具有以下主要特性:

在直流到 2GHz 的頻率范圍內具有優異的單端到差分轉換性能

7GHz,–3dB 帶寬

2GHz 時具備出色的二次諧波 (HD2) 和三次諧波 (HD3) 性能:

10MHz 時為 –96 (HD2),–102 (HD3)

500MHz 時為 –79 (HD2),–77 (HD3)

1GHz 時為 –64 (HD2),–72 (HD3)

2GHz 時為 –55 (HD2),–40 (HD3)

2GHz 時達到最佳 OIP3 性能:

200MHz 時為 45dBm

1GHz 時為 33dBm

2GHz 時為 24dBm

固定單端到差分電壓增益:16dB

噪聲因數:200MHz (RS = 50Ω) 時為 9dB

轉換率:18,000V/μs

支持單電源或分離電源供電

掉電功能

電源電流:55mA


產品詳情

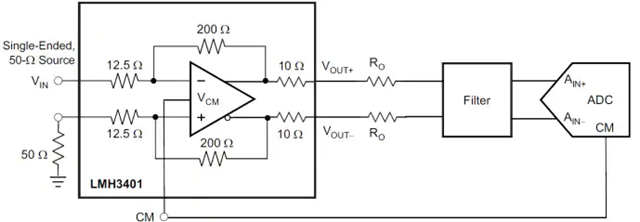

LMH3401IRMSR超寬帶全差分放大器是一款針對射頻 (RF)、中頻 (IF) 或高速時域應用進行了優化的高性能差分放大器。此器件非常適合在驅動模數轉換器 (ADC) 時需要進行單端到差分轉換的直流耦合或交流耦合應用。


在單端輸入轉差分輸出、或差分輸入轉差分輸出模式下工作時,LMH3401IRMSR產生非常低的二階和三階失真。片上電阻簡化了印刷電路板 (PCB)的實現,并能夠在 2GHz 的可用帶寬范圍內提供最高性能。此性能使得LMH3401IRMSR非常適用于測試和測量、寬帶通信以及高速數據采集等應用。該器件提供了共模參考輸入引腳,使放大器輸出共模符合 ADC 輸入要求。LMH3401IRMSR的工作電源電壓介于 3.3V 到 5.0V 之間;并且支持雙電源供電以滿足特定應用需求。

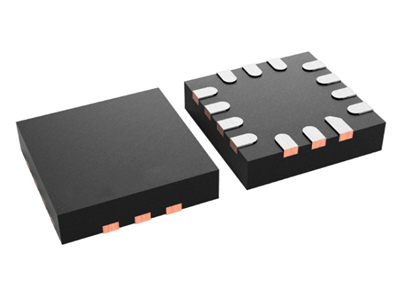

使用 5.0V 電源且達到 275mW 的超低功耗時才能實現這一性能等級。掉電功能還可實現節能。LMH3401IRMSR通過德州儀器 (TI) 的高級互補 BiCMOS 工藝制成,并采用節省空間的 14 引腳超薄四方扁平無引線 (UQFN) 封裝,規定的工作溫度范圍為 –40°C 到 85°C。


應用場景

LMH3401IRMSR廣泛應用于以下各種場景中,包括:

每秒千兆次采樣 (GSPS) 模數轉換器 (ADC) 驅動器

用于高速數據采集的 ADC 驅動器

用于基于微波的 1GBPS 以太網的 ADC 驅動器

數模轉換器 (DAC) 緩沖器

寬帶增益級

單端到差分轉換

電平轉換器


關鍵參數

產品:LMH3401IRMSR

SR - 轉換速率 :18 kV/us

CMRR - 共模抑制比:72 dB

Vos - 輸入偏置電壓 :1.2 mV

最小工作溫度:- 40°C

最大工作溫度:+ 85°C

安裝風格:SMD/SMT

封裝 / 箱體:UQFN-14


如需獲取【LMH3401IRMSR差分放大器】產品報價,可以通過訪問網站rollmke.com聯系明佳達電子。
