ADC12DL3200ALJ 具有 LVDS 接口的 3.2GSPS 雙通道 12 位模數轉換器 (ADC)

特點與優勢

? ADC 內核：

– 12 位分辨率

– 雙通道模式下采樣速率高達 3.2GSPS

? 內部抖動技術，可產生低幅高位諧波

? 低延遲 LVDS 接口：

– 總延遲：< 10ns

– 多達 48 個速率為 1.6Gbps 的數據對

– 四個 DDR 數據時鐘

– 選通信號會簡化同步

? 本底噪聲（無輸入，VFS = 1.0VPP-DIFF）：

– 雙通道模式：-151.1dBFS/Hz

? VCMI 為 0V 的緩沖模擬輸入：

– 模擬輸入帶寬 (–3dB)：8.0 GHz

– 可用輸入頻率范圍：> 10 GHz

– 滿量程輸入電壓（VFS，默認值）：0.8 VPP

? 無噪聲孔徑延遲 (TAD) 調節：

– 精確采樣控制：19 fs 步長

– 簡化同步和交錯

– 溫度和電壓不變延遲

? 簡便易用的同步特性：

– 自動 SYSREF 計時校準

– 樣片標記時間戳

? 功耗：3.15W

介紹

ADC12DL3200ALJ是一款射頻采樣千兆采樣模數轉換器 (ADC)，可對從直流到 10GHz 以上的輸入頻率進行直接采樣。ADC12DL3200ALJ在雙通道模式下的最大采樣速率為 3200MSPS。該器件可通過編程方式針對通道數（雙通道模式）和奈奎斯特帶寬（單通道模式）進行權衡，方便用戶開發靈活的硬件，從而滿足高通道數或?qū)捤矔r(shí)信號帶寬應用的需求。ADC12DL3200ALJ具有 8.0GHz 的全功率輸入帶寬 (-3dB) 和實用的頻率范圍，可對頻率捷變系統的 L、S、C 和 X 頻帶進行直接射頻采樣。

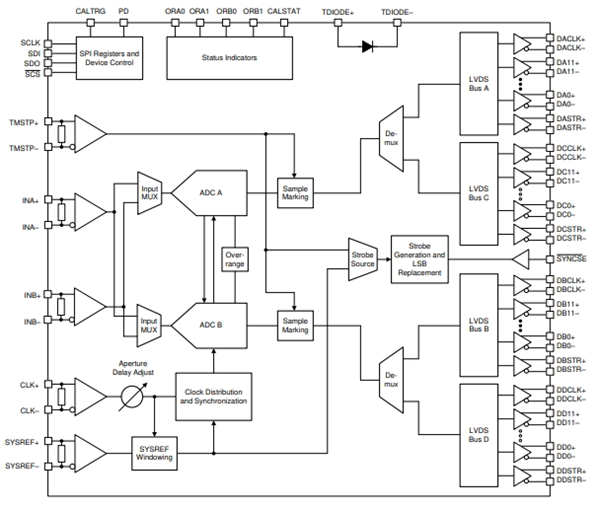

ADC12DL3200ALJ針對延遲敏感型應用采用低延遲的低電壓差分信號 (LVDS) 接口，或在需要 LVDS 的簡易性時使用該接口。該接口使用多達 48 個數據對、四個雙倍數據速率 (DDR) 時鐘和四個選通信號（安排在四條 12 位數據總線中）。該接口支持高達 1.6Gbps 的信號速率。選通信號可簡化總線間和多個器件間的同步工作。選通信號是在內部產生的，并且 SYSREF 輸入可在確定的時間將其復位。無噪聲孔徑延遲 (T AD) 調節和 SYSREF 窗口化等創新的同步特性進一步簡化了多器件同步。

應用場景

ADC12DL3200ALJ適用于多種需要高速采樣的應用場景，包括但不限于：

示波器和寬帶數字轉換器

電子戰（信號情報、電子情報）

飛行時間和激光雷達測距

微波回程

汽車?yán)走_(dá)測試器

光譜測量

技術規格

產品：ADC12DL3200ALJ

分辨率：12 bit

通道數量：2 Channel

接口類型：Serial

采樣比：3.2 GS/s

輸入類型：Differential/Single-Ended

結構：Folding Interpolating

模擬電源電壓：1.1 V, 1.9 V

數字電源電壓：1.1 V

SNR – 信噪比：49.7 dB

最小工作溫度：- 40 C

最大工作溫度：+ 85 C

封裝 / 箱體：FCBGA-256

DNL - 微分非線性：0.3 LSB

ENOB - 有效位數：7.4 bit

FPBW - 全功率頻寬：8 GHz

INL - 積分非線性：1.6 LSB

濕度敏感性：Yes

轉換器數量：2 Converter

功耗：3.15 W

產品類型：ADCs - Analog to Digital Converters

參考類型：External, Internal

SFDR - 無雜散動態范圍：78 dB

關閉：No Shutdown

SINAD - 信噪和失真率：46.5 dB
