?MAX22208AUU?是一款具有集成電流檢測功能的65V、3.8A四路半橋驅動器。該產品適用于驅動螺線管、有刷直流電機、步進電機或不同負載的組合，具有高效能和低熱耗的特點?。MAX22208AUU?主要特點包括：四個獨立的半 H 橋驅動器最大工作電壓：65V0.3Ω（典型值）RON（高端…
?MAX22208AUU?是一款具有集成電流檢測功能的65V、3.8A四路半橋驅動器。該產品適用于驅動螺線管、有刷直流電機、步進電機或不同負載的組合，具有高效能和低熱耗的特點?。
MAX22208AUU?主要特點包括：
四個獨立的半 H 橋驅動器
最大工作電壓：65V
0.3Ω（典型值）RON（高端 + 低端），TA = +25°C
完全獨立的半橋控制
每個 H 橋的電流額定值 (TA = +25°C)：
IMAX = 3.8A（驅動小容性負載的脈沖電流）
IRMS = 2A
集成電流檢測 (ICS)，無需體積較大的外部電阻，提高了效率
電流檢測輸出監視器
故障指示器引腳 (FAULT)
為每個單獨通道提供過流保護 (OCP)
欠壓鎖定 (UVLO)
熱關斷 TSD = +155°C
4.4mm x 9.7mm、38 引腳 TSSOP 封裝
更多細節

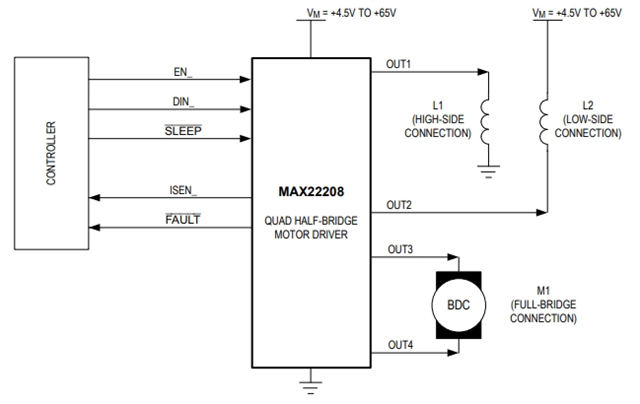

MAX22208AUU?提供四個可獨立控制的 65V、3.8AMAX H 半橋驅動器。它可以驅動四個螺線管、兩個有刷直流電機、一個步進電機或不同負載的組合。
MAX22208AUU?的電源 FET 具有非常低的阻抗，因此，驅動效率較高且散熱很少?？?RON（高端 + 低端）的典型值為 0.3Ω（典型值）。每個半橋可使用兩個邏輯輸入（DIN_、EN_）單獨進行脈寬調制 (PWM) 控制。
MAX22208AUU?集成了無損耗電流檢測功能，免除了通常需要使用的體積較大的外部功率電阻，因而與基于外部檢測電阻的主流應用相比，可顯著節省空間和功耗。
MAX22208AUU?具有過流保護 (OCP)、熱關斷 (TSD) 和欠壓鎖定 (UVLO) 保護功能。每次檢測到故障條件時，都會激活一個開漏低電平有效 FAULT 引腳。
應用場景
MAX22208AUU?廣泛應用于需要獨立控制的半橋驅動器場景，包括：
直流有刷電機驅動器
步進電機驅動器
電磁閥驅動器
鎖存閥
