HMC6505ALC5：5.5GHz 至 8.6GHz，GaAs，MMIC，I/Q 升頻器，LCC-32

型號：HMC6505ALC5

封裝：LCC-32

類型：射頻混頻器 - GaAs，MMIC，I/Q 升頻器

HMC6505ALC5 是一款采用兼容 RoHS 的封裝的緊湊型砷化鎵 (GaAs)、pHEMT、微波單片集成電路 (MMIC) 升頻器，工作頻率范圍為 5.5 GHz 至 8.6 GHz。此器件提供 15 dB 的小信號轉換增益，以及 22 dBc 的邊帶抑制。

HMC6505ALC5 在可變增益放大器 (VGA) 之前使用同相和正交 (I/Q) 混頻器，該混頻器由主動本地振蕩器 (LO) 驅動。提供 IF1 和 IF2 混頻器輸入，并需要采用外部 90° 混合模式選擇所需的邊帶。I/Q 混頻器拓撲結構減少了對不必要的邊帶進行過濾的需要。

HMC6505ALC5 提供 5 mm × 5 mm、32 端子無引線芯片載體 (LCC) 封裝，可在 ?40°C 至 +85°C 的溫度范圍內工作。

HMC6505ALC5 - 產品特性：

轉換增益：15 dB（典型值）

邊帶抑制：22 dBc（典型值）

增益最大時的輸出 P1dB 壓縮：22 dBm（典型值）

增益最大時的輸出 IP3：35 dBm（典型值）

LO 到 RF 隔離：4 dB（典型值）

LO 到 IF 隔離：9 dB（典型值）

RF 回波損耗：20 dB（典型值）

LO 回波損耗：10 dB（典型值）

IF 回波損耗：20 dB（典型值）

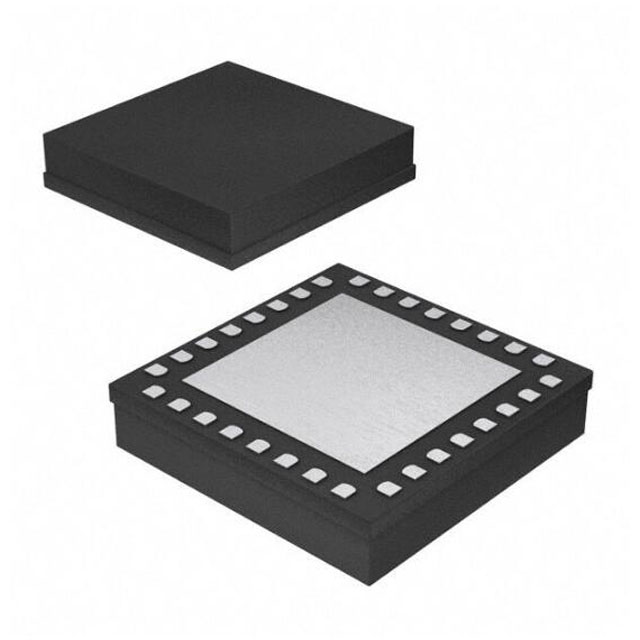

5 mm × 5 mm，32 端子，無引線芯片載體封裝
