ADL5961ACCZ：9kHz 至 26.5GHz，集成矢量網絡分析儀 (VNA) 前端，LGA-26

型號：ADL5961ACCZ

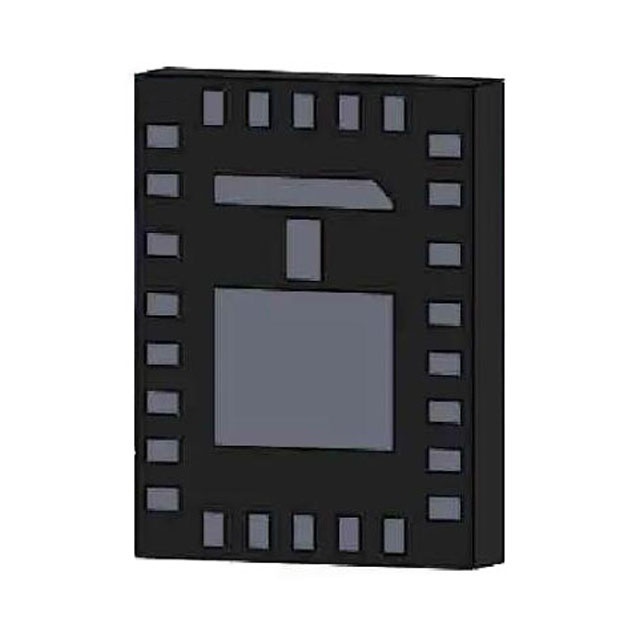

封裝：LGA-26

類型：射頻前端 - 矢量網絡分析儀 (VNA) 前端

ADL5961ACCZ 是一款寬帶、小型矢量網絡分析儀 (VNA) 前端，由電阻雙向電橋、下變頻混頻器、可編程中頻放大器和濾波器以及高度靈活的本地振蕩器 (LO) 接口組成。電橋的指向性大于 14 dB，頻率高達 17 GHz。從 RFIN 到 RFOUT 的主傳輸線寬帶匹配為 50 Ω，在直流附近 9 kHz 時僅有 1.1 dB 的損耗，在 26.5 GHz 時損耗增加到 1.8 dB。

ADL5961ACCZ - 產品特征：

寬帶集成雙向電橋

- 原始指向性：1 GHz 時 35.6 dB，18 GHz 時 16.7 dB

- 插入損耗低： 1.1 分貝（1 千兆赫），2.0 分貝（18 千兆赫

- 回波損耗 典型值 >12 dB

SPI 可配置 LO 接口

- 除以 2；乘以 1、2 或 4

- 偏移 LO 接口可在 fRF = fLO 時進行驅動

- 單端或差分驅動

- SYNC 功能--跨多個設備同步

高動態范圍寬帶 IF 信號路徑

- 1 MHz 至 100 MHz 的 SPI 可編程 IF 帶寬

- SPI 可編程 IF 增益，步長為 6 dB

- 外部可調輸出共模電平

5 位 SPI 可讀溫度傳感器

低功耗關機模式

3 毫米 × 4 毫米，26 引線 LGA
