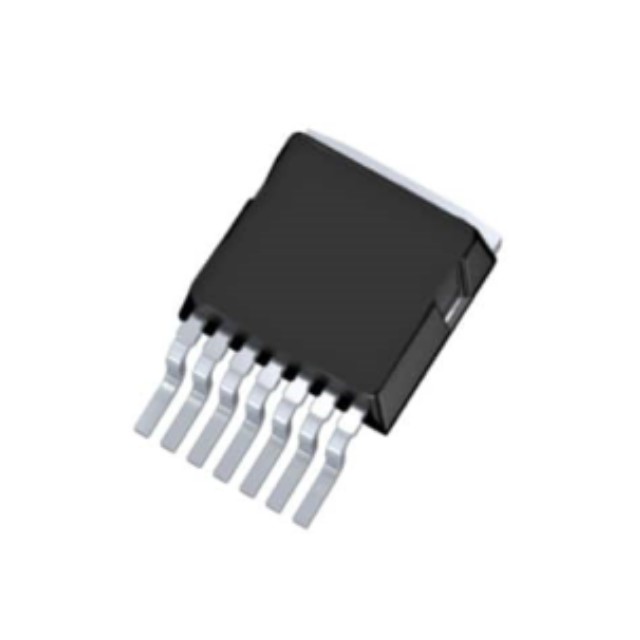

IMBG120R060M1H是采用D2PAK-7L (TO-263-7)封裝的1200 V, 60 mΩ CoolSiC? SiC MOSFET，它基于先進的溝槽工藝，該工藝經過優化，兼具性能與可靠性。它采用改良版1200V SMD封裝，將CoolSiC技術的低功耗特性與.XT互聯技術相結合，可在電機驅動、充電模塊以及工業電源等應用中實現最高效率和被動制冷。

特征描述

極低的開關損耗

短路能力：3 μs

dV/dt完全可控

柵極閾值電壓典型值：VGS(th) = 4.5 V

出色的抗寄生導通能力，能夠?qū)崿F(xiàn)0V關斷

牢固的體二極管，可用于硬開關

.XT互聯技術，實現一流的熱性能

封裝爬電距離和電氣間隙 > 6.1 mm

Sense引腳，優化了開關性能

IMBG120R060M1H 產品屬性

產品種類:MOSFET

技術:SiC

安裝風格:SMD/SMT

封裝 / 箱體:PG-TO263-7

晶體管極性:N-Channel

通道數量:1 Channel

Vds-漏源極擊穿電壓:1.2 kV

Id-連續漏極電流:36 A

Rds On-漏源導通電阻:83 mOhms

Vgs - 柵極-源極電壓:- 7 V, + 23 V

Vgs th-柵源極閾值電壓:5.7 V

Qg-柵極電荷:34 nC

最小工作溫度:- 55 C

最大工作溫度:+ 175 C

Pd-功率耗散:181 W

通道模式:Enhancement

商標名:CoolSiC

系列:Trench/Fieldstop IGBT4 - E4

配置:Single

下降時間:9.8 ns

正向跨導 - 最小值:7 S

產品類型:MOSFET

上升時間:4.8 ns

工廠包裝數量:  1000

子類別:MOSFETs

典型關閉延遲時間:20 ns

典型接通延遲時間:8.9 ns
