AD9694BCPZ-500 - 14 位、500 MSPS、JESD204B、四路模數轉換器

型號：AD9694BCPZ-500

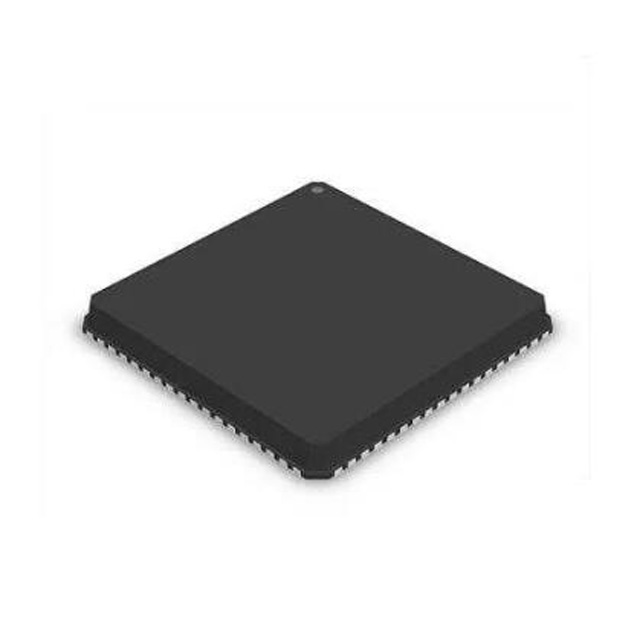

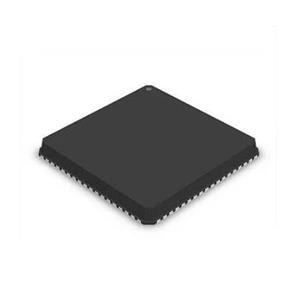

封裝：LFCSP-72

類型：模數轉換器

描述：四路 14 位、500MSPS、1.2V/2.5V 模數轉換器

產品概述

AD9694BCPZ-500 是一款四路、14 位、500 MSPS 模數轉換器 (ADC)。該器件具有片上緩沖器和采樣保持電路，設計功耗低、體積小、使用方便。該器件設計用于對高達 1.4 GHz 的寬帶模擬信號進行采樣。AD9694 經過優化，具有寬輸入帶寬、高采樣率、出色的線性度和低功耗等特點。

產品特性

JESD204B（子類 1）編碼串行數字輸出

線路速率高達 15 Gbps

500 MSPS 時總功耗為 1.66 W

每個 ADC 通道 415 mW

305 MHz 時 SFDR = 82 dBFS（1.80 V p-p 輸入范圍）S

SNR = 66.8 dBFS，305 MHz（1.80 V p-p 輸入范圍）

噪聲密度 = -151.5 dBFS/Hz（1.80 V p-p 輸入范圍）

0.975 V、1.8 V 和 2.5 V 直流電源操作

內部 ADC 電壓基準

模擬輸入緩沖器

片上抖動可提高小信號線性度

靈活的差分輸入范圍

1.44 V p-p 至 2.16 V p-p（標稱 1.80 V p-p）

1.4 GHz 模擬輸入全功率帶寬

應用

通信

分集多頻段、多模數字接收器 3G/4G、W-CDMA、GSM、LTE、LTE-A

通用軟件無線電

超寬帶衛星接收器

儀器

雷達
