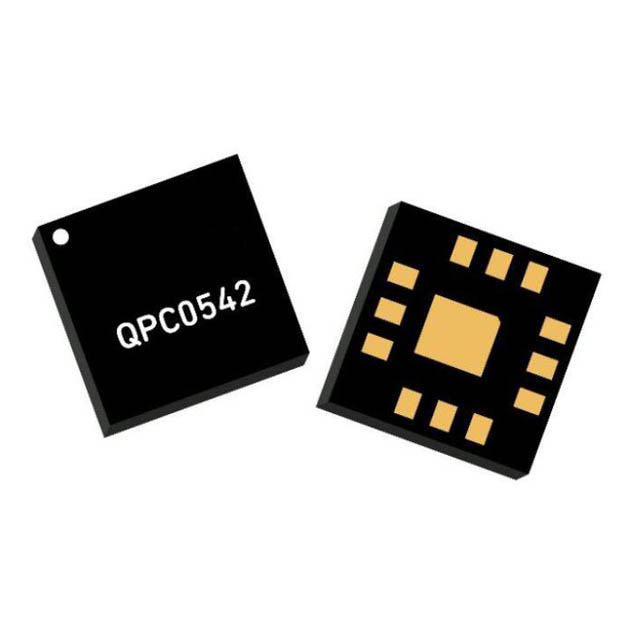

QPC0542TR7 - 超寬帶 SOI SPDT 開關

產品概述

QPC0542TR7 是一款超寬頻帶 SOI 單刀雙擲 (SPDT) 反射開關。QPC0542 的工作頻率為 0.02 至 50GHz，在控制電壓為 0/+3 V 時通常支持高達 1W 的輸入功率處理能力。該開關的插入損耗小于或等于 2 dB，在 40 GHz 時的隔離度大于 40 dB，因此非常適合于國防和商業平臺的高隔離度開關應用。

產品屬性

產品類別： 射頻開關 IC

開關配置： SPDT

最低頻率： 20 MHz

最高頻率：50 千兆赫

插入損耗：2.79 dB

最低工作溫度： - 40°C

最高工作溫度 + 105°C

安裝方式：SMD/SMT SMD/SMT

封裝/外殼 QFN-12

高控制電壓：3 V

工作頻率：20 MHz 至 50 GHz

工作電源電流：100 uA

主要特性

頻率范圍 0.02 - 50 千兆赫

插入損耗： < 2 dB（典型值，40 GHz

功率處理： ≤1W

隔離度 40 dB 典型值 @ 40 GHz

回波損耗 > 15 dB

控制電壓 +0/3 V

開關時間 < 50 毫微秒

射頻穩定時間 < 66 ns

反射開關

封裝尺寸 2.25 x 2.25 x 0.92 mm

應用范圍

測試與測量

電子戰
