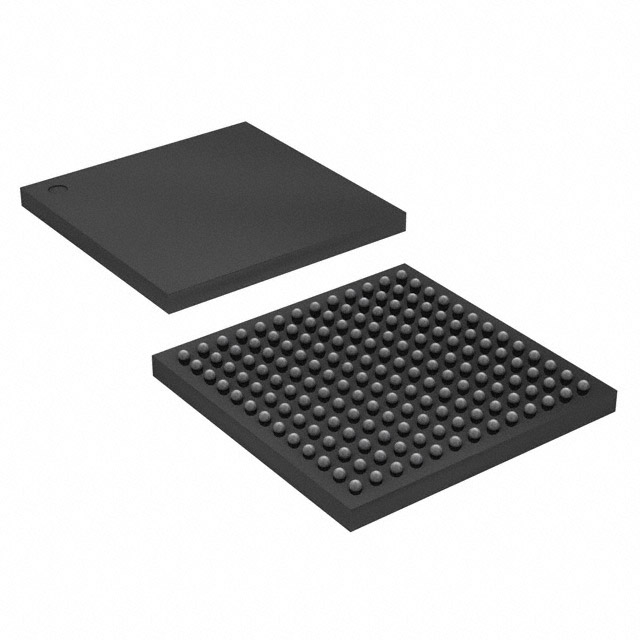

PIC32MZ2064DAH169-I/6J系列具有類似 MPU 的性能，而且設計簡便，是一款用于圖形用戶界面設計的 MCU，具有 2MB 閃存和 640KB SRAM、32MB 或 128MB 外部尋址 DDR2 DRAM、集成圖形控制器、圖形處理器、200 MHz 速度、12 位 18 MSPS ADC 模塊（多達 45 個模擬輸入）、CAN 和 HS USB。

產品特性

200 MHz，MIPS32 microAptiv 內核

雙面板閃存，支持實時更新

12 位、18 MSPS、45 通道 ADC 模塊

用于優化嵌入式操作系統執行的內存管理單元

microMIPS 模式，代碼壓縮率高達 35

CAN、UART、I2C、PMP、EBI、SQI 和模擬比較器

用于音頻處理和播放的 SPI/I2S 接口

高速 USB 設備/主機/OTG

10/100 Mbps 以太網 MAC，帶 MII 和 RMII 接口

帶 RNG 的加密引擎，用于數據加密/解密和身份驗證（AES、3DES、SHA、MD5 和 HMAC）

外設和內存區域訪問控制

溫度范圍 - 40°C 至 85°C， - 40°C 至 105°C（計劃中）

工作電壓范圍 2.3V 至 3.6V

2MB 閃存（外加 160KB 引導閃存）

640KB SRAM 存儲器

microMIPS 模式可將代碼量減少 35

四個 64 位累加器

單通道 MAC、飽和數學和分?jǐn)?shù)數學

符合 IEEE 754 標準

代碼效率高（C 和匯編）的架構

多種電源管理選項可大幅降低功耗（VBAT、深度睡眠、睡眠和閑置）

深度睡眠電流： < 1μA（典型值）

集成 POR 和 BOR

VDDIO 上的可編程高/低電壓檢測 (HLVD) 和 VDDR1V8 上的高電壓檢測 (HVD)

可編程 PLL 和振蕩器時鐘源

DDR2 專用 PLL

故障安全時鐘監控器

獨立看門狗和死鎖定時器

快速喚醒和啟動

內部 DDR2 SDRAM 接口（高達 DDR2-400），板載 32MB SDRAM

50 MHz SD/SDIO/eMMC 總線接口

50 MHz 外部總線接口 (EBI)

80 MHz 串行四路接口 (SQI)

外設引腳選擇 (PPS) 功能可實現功能重映射

多達 8 個通道的硬件 DMA，可自動檢測數據大小

六個 UART 模塊（25 Mbps）： 支持 LIN 1.2 和 IrDA 協議

兩個 2.0B Active CAN 模塊，支持 DeviceNet 尋址

六個 4 線 SPI 模塊（80 Mbps）

SQI 可配置為附加 SPI 模塊（50 MHz）

五個 I2C 模塊（最高 1 Mbaud），支持 SMBus

并行主端口 (PMP)

硬件實時時鐘和日歷 (RTCC) 模塊

九個 16 位定時器/計數器（四個 16 位對合并為四個 32 位定時器）

九個輸入捕捉（IC）和九個輸出比較（OC）/PWM 輸出

3 層圖形控制器，最高支持 24 位色彩

高性能 2D 圖形處理器（GPU）

音頻數據通信： I2S、LJ、RJ、USB

音頻數據控制接口： SPI 和 I2C?

音頻數據主時鐘 分?jǐn)?shù)時鐘頻率，USB 同步

12 位 ADC 模塊：

18Msps 速率，帶六個采樣和保持 (S&H) 電路（五個專用電路和一個共享電路）

多達 45 路模擬輸入

可在睡眠和空閑模式下運行

多個觸發源

六個數字比較器和六個數字濾波器

兩個比較器，帶 32 個可編程電壓基準

溫度傳感器，精度為 ±2°C

充電時間測量單元 (CTMU)

AEC-Q100 REVG（2 級 -40oC 至 +105oC）（計劃中）

B 級安全庫，IEC 60730

備用內部振蕩器

在線和應用內編程

4 線 MIPS? 增強型 JTAG 接口

無限程序和 12 個復雜數據斷點

兼容 IEEE 1149.2 (JTAG) 邊界掃描

基于硬件的非侵入式指令跟蹤

MPLAB Harmony - PIC32 軟件開發框架

C/C++ 編譯器，支持本地 DSP/分?jǐn)?shù)和 FPU

TCP/IP、USB、圖形和 mTouch 中間件

MFi、Android 和藍牙音頻框架

實時操作系統內核、Express Logic ThreadX FreeRTOS、OPENRTOS、Micriμm、μC/OS 和 SEGGER embOS
